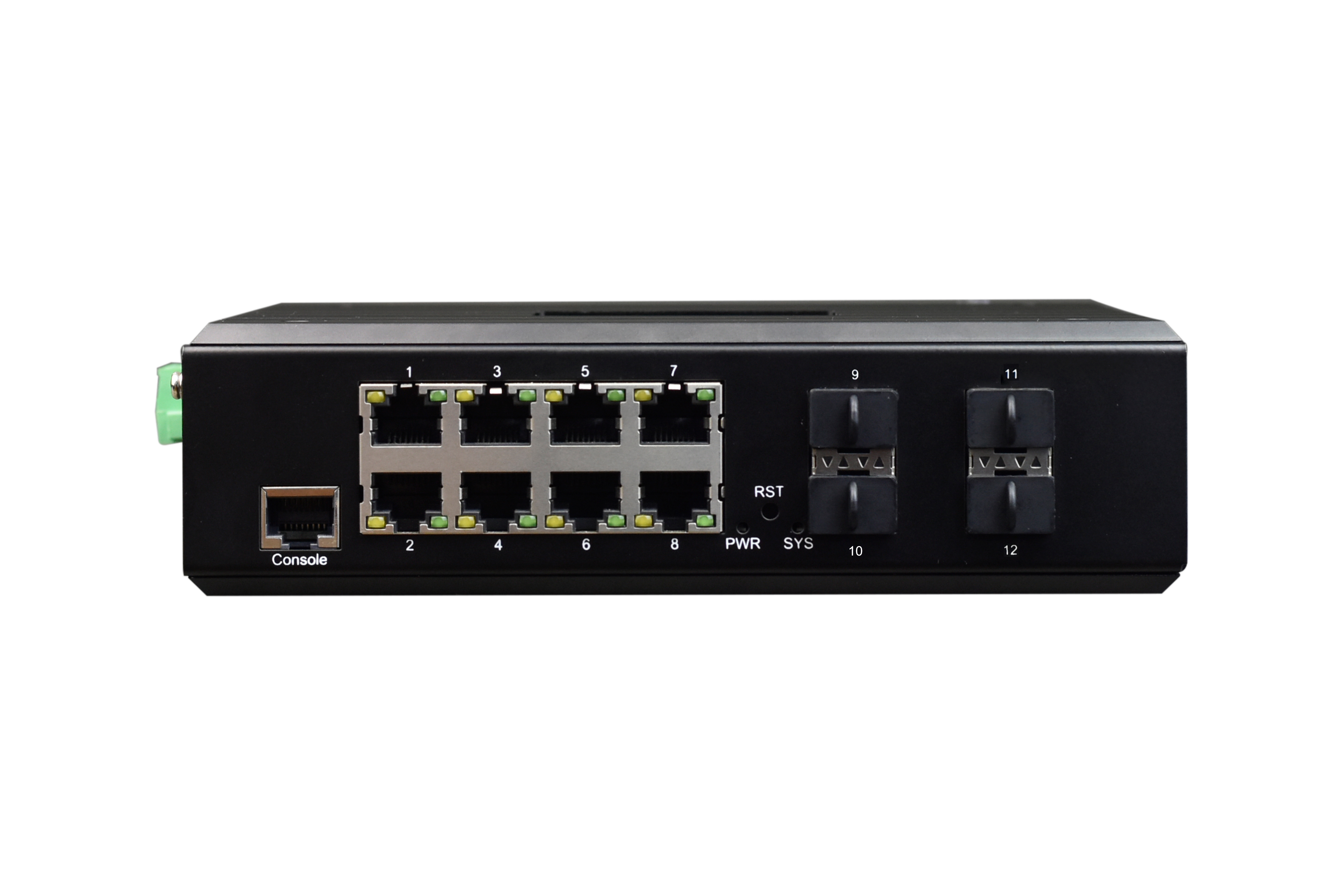

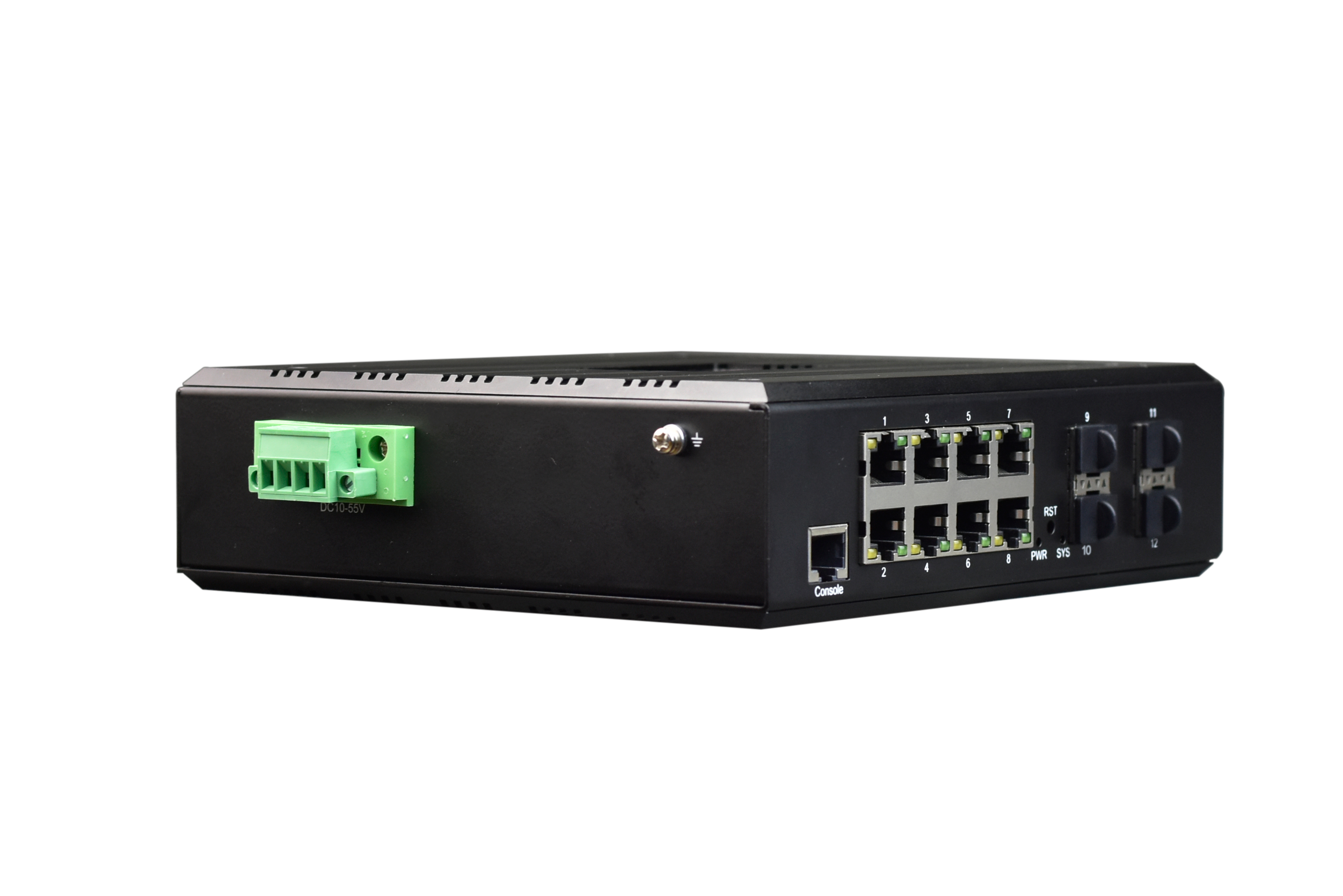

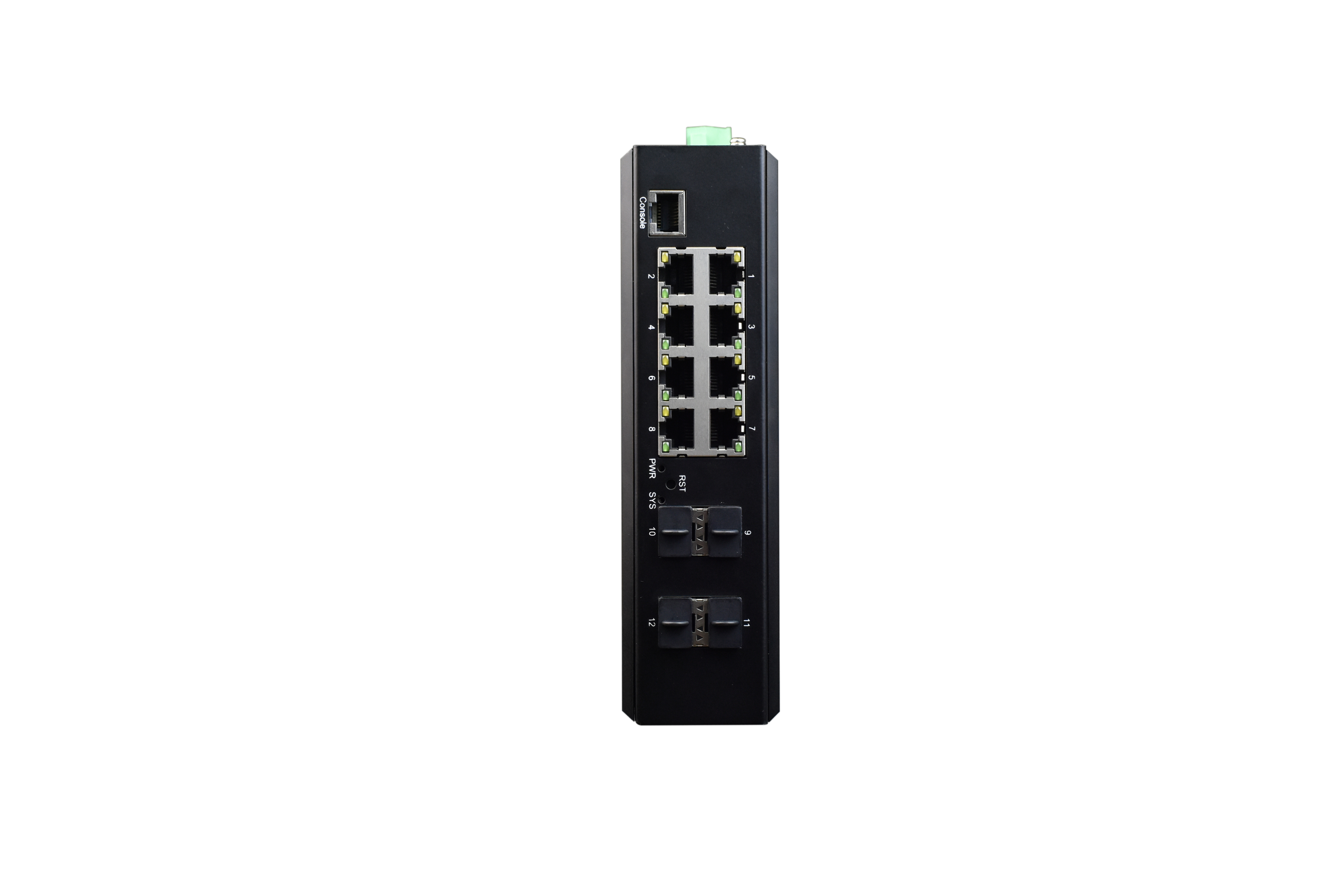

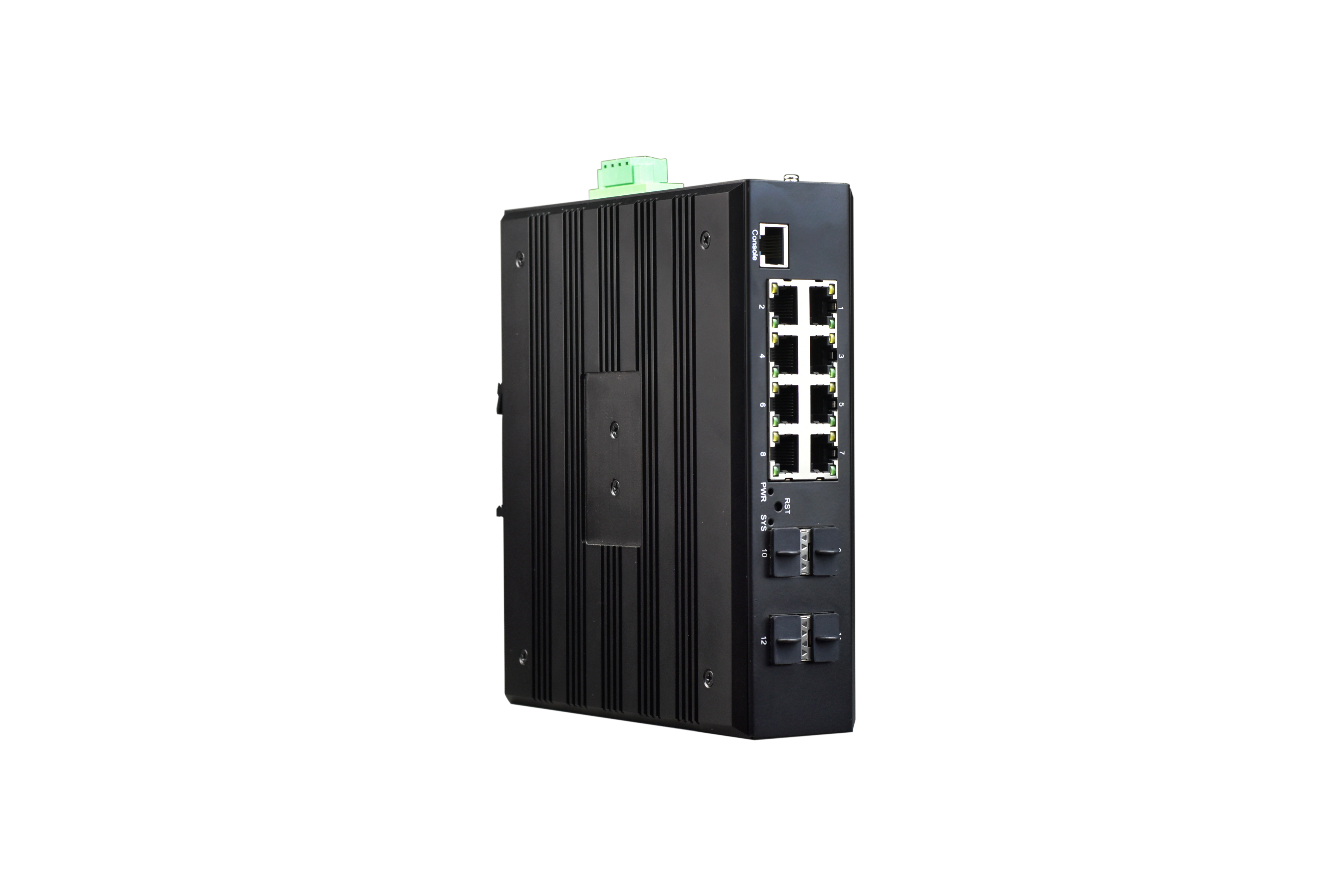

管理型工业轨式万兆4光千兆8电三层交换机

描述：万兆4光千兆8电是我司自主研发的一款强三层管理型工业轨式万兆以太网交换机，支持 4个100/1000/10000M SFP/SFP光口+8个 10/100/1000base-T 自适应 RJ45 端口。万兆4光千兆8电完全遵循工业产品设

产品描述

功能特点

技术参数

产品描述

万兆4光千兆8电是我司自主研发的一款强三层管理型工业轨式万兆以太网交换机，支持 4个100/1000/10000M SFP/SFP光口+8个 10/100/1000base-T 自适应 RJ45 端口。
万兆4光千兆8电完全遵循工业产品设计与用料，外壳采用工业轨式设计，宽范围工作环境温度、DC10-55V双电源冗余等技术，提供了耐高/低温、防雷等卓越的工业级品质；支持强大的管理功能，包括系统管理全面二层管理功能，三层路由管理，QOS队列管理、全面的网络安全管理和监测维护管理；工业级的三级 ESD保护其适合多种场合，例如智能交通、室外监控、工业网络、平安城市和其他恶劣环境中的部署要求。

功能特点

◆ 铝合金外壳，工业导轨式设计，良好散热特性，金氧极氧化工艺，IP40防护等级，专为严酷苛刻的工业环境而设计；

◆ 支持WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM多样化的管理和维护方式；

◆ 支持IPV4/IPV6网络管理接口和网络邻居管理；

◆ 支持DHCP服务器，DHCPL2/L3中继代理，DHCPV6服务；

◆ 支持DNS主机和客户端配置管理；

◆ 支持SNMP V1/V2C/V3和Trap消息配置管理；

◆ 支持LLDP和LLDP-MED配置管理，ISDP配置管理；

◆ 支持交换机定时计划管理；

◆ 支持端口模式，端口带宽限速、速率控制、流量控制等各种管理，端口状态面板信息显示；

◆ 支持8组静态和动态lacp汇聚；

◆ 支持单播/组播/广播风暴抑制；

◆ 支持STP/RSTP/MSTP/ERPS 生产树协议和环路保护协议，支持CST和MST配置，消除二层环路、实现链路备份；

◆ 支持端口VLAN IEEE 802.1Q VLAN， Voice VLAN， VLAN双标记QinQ 配置；

◆ 支持MAC地址老化和静态MAC地址配置；

◆ 支持 IGMP和MVR组播协议，支持 IGMP Snooping/ MLD Snooping，满足多终端高清视；

◆ 视频监控和视频会议接入需求；

◆ 支持Auto-VoIP和UDLD端口配置；

◆ 支持IP路由和L3端口路由管理；

◆ 支持ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/ Route-Map/BFD三层路由；

◆ 支持QOS 802.1P和IP DSCP优先级端口队列管理；

◆ 支持Diffserv差分服务质量管理，包括Class View/Policy View/IPv6 Class View；

◆ 支持Radius/TACACS+服务器和802.1x/Enable级/HTTP/HTTPs/Dot1x认证；

◆ 支持防止DOS攻击配置管理；

◆ 支持端口访问安全管理配置和状态查询；

◆ 支持基于IGMP Snooping/ IPSG/动态ARP检验的端口IP安全管理；

◆ 支持IPV4/IPV6/MAC绑定的ACL管理；

◆ 支持系统日志/端口统计/端口连接/端口电缆测试/SFP光模块信息/EAP包文监测管理；

◆ 支持交换机重启/复位/固定升级/配置导入导出/IMG双固件管理/IP诊断/中英文软件互换；

◆ 支持交换机硬件模块/ CPU温度系统占用查看支持软件功能设置和SNTP时间设置；

◆ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、轻松了解设备工作状态；

◆ 符合工业四级电磁兼容性要求；

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等无风扇高效散热，降低修复时间；

◆ 宽温型：工作温度-40℃~ +85℃;

技术参数

接口		防护
业务接口	4100/1000/10G base-X SFP/SFP+自适应， 810/100/1000 base－T	IP等级	IP40
管理接口	1个Console RJ45控制口 /USB口	电源浪涌防护	IEC 61000-4-5/Level 3（4KV/2KV）（8/20us）

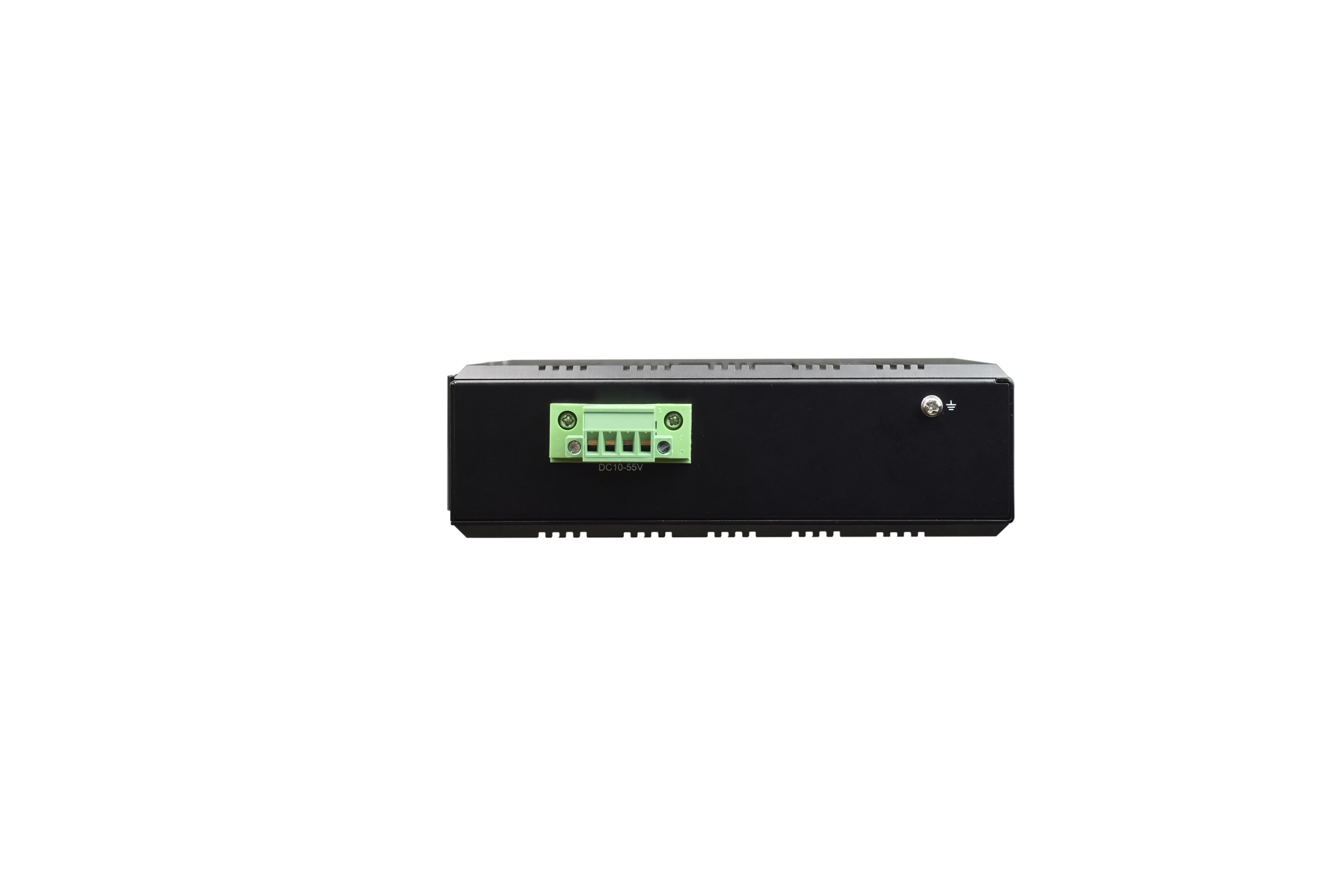

电源接口	4P凤凰端子，双电源冗余	网口浪涌防护	IEC 61000-4-5/Level 3（6KV/2KV）（10/700us）
LED灯	电源指示灯：PWR(绿色) ；系统指示灯：SYS(绿色)；网口指示灯：黄色（1000）绿色(Link) ；光口指示灯：绿色(SFP插槽中间)	辐射抗扰	IEC 61000-4-3/Level 3 （10V/m）
线缆类型及距离		瞬间脉冲抗扰	IEC 61000-4-4/Level 3 （1V/2V）
双绞线	0-100m（CAT5eCAT6）	传导抗干扰	IEC 61000-4-6/Level 3 （10V/m）
单模光纤	20/40/60/80/100KM	电源磁场抗扰	IEC 61000-4-8/Level4（30A/m）
多模光纤	550m/2KM	电压跌落	IEC 61000-4-11/Level3 （10V）
光纤接口	SFP插槽(双纤LC单纤LC/SC)	EMI	CLASS A
网络拓扑模式		抗静电干扰	IEC61000-4-2/Level4 （15KV）
环形拓扑	支持	自由跌落	0.5m
星型拓扑	支持	电源反接保护	支持
总线拓扑	支持	防雷	4KV/6KV
树形拓扑	支持	网络安全控制
混合式拓扑	支持	访问控制列表（ACL）	支持IP标准和IP扩展列表
电气特性		访问控制列表（ACL）	支持MAC和端口绑定列表
输入电压	DC10-55V 双电	认证管理 DOS管理	支持802.1x/Enable级/HTTP/HTTPs/Dot1x
功耗	满载（Total power）<70W	认证管理 DOS管理	支持DOS攻击配置
PoE支持(选配)		服务质量（QOS）	支持802.1P优先级
PoE端口	8个电口		支持IP DSCP优先级
PoE协议	AT/AF		支持端口队列优先级
PoE引脚分配			支持QoS 队列丢弃优先级
PoE管理模式		管理功能
二层交换		命令行	支持
交换容量	160G	管理串口	支持
包转发率	41.66Mpps	Telnet	支持
MAC地址表	16K	WEB管理	支持
VLAN支持数量	支持4K	SNMP	支持SNMPv1/v2c/V3
报缓冲区	12M	用户管理	支持
交换模式	储存转发	系统日志	支持
转发延迟	<10us	文件升级	支持
端口特性	交叉直连自动翻转	固件升级	支持
流量控制	支持	SFP模块信息	支持
巨型帧	支持10Kbytes	线缆检测	支持
生成树协议	支持STP/RSTP/MSTP	环境条件
服务器配置	Radius/DHCP/ TACACS+	工作温度	-30℃~+85℃
链路聚合	支持8组	储藏温度	-40℃~+95℃
组播	支持IGMP /MVR	运输温度	-40℃~+95℃
端口镜像	支持	相对湿度	5%~95% 不支持凝露
风暴抑制	支持单播/组播/广播	散热方式	外壳散热
端口流量统计	支持	MTBF	100000 小时
QINQ	支持	机械结构
LLDP	支持	尺寸	18216550mm

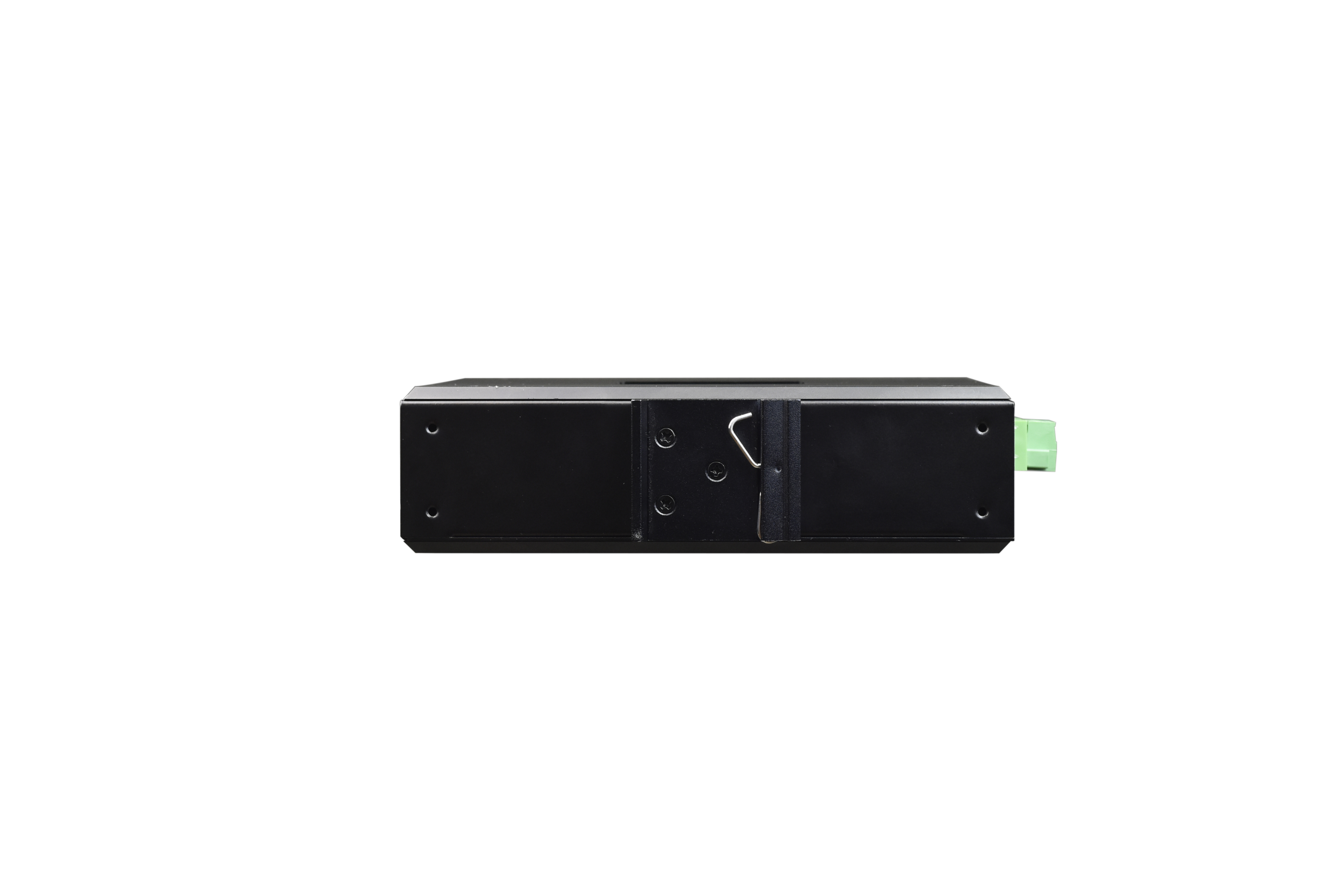

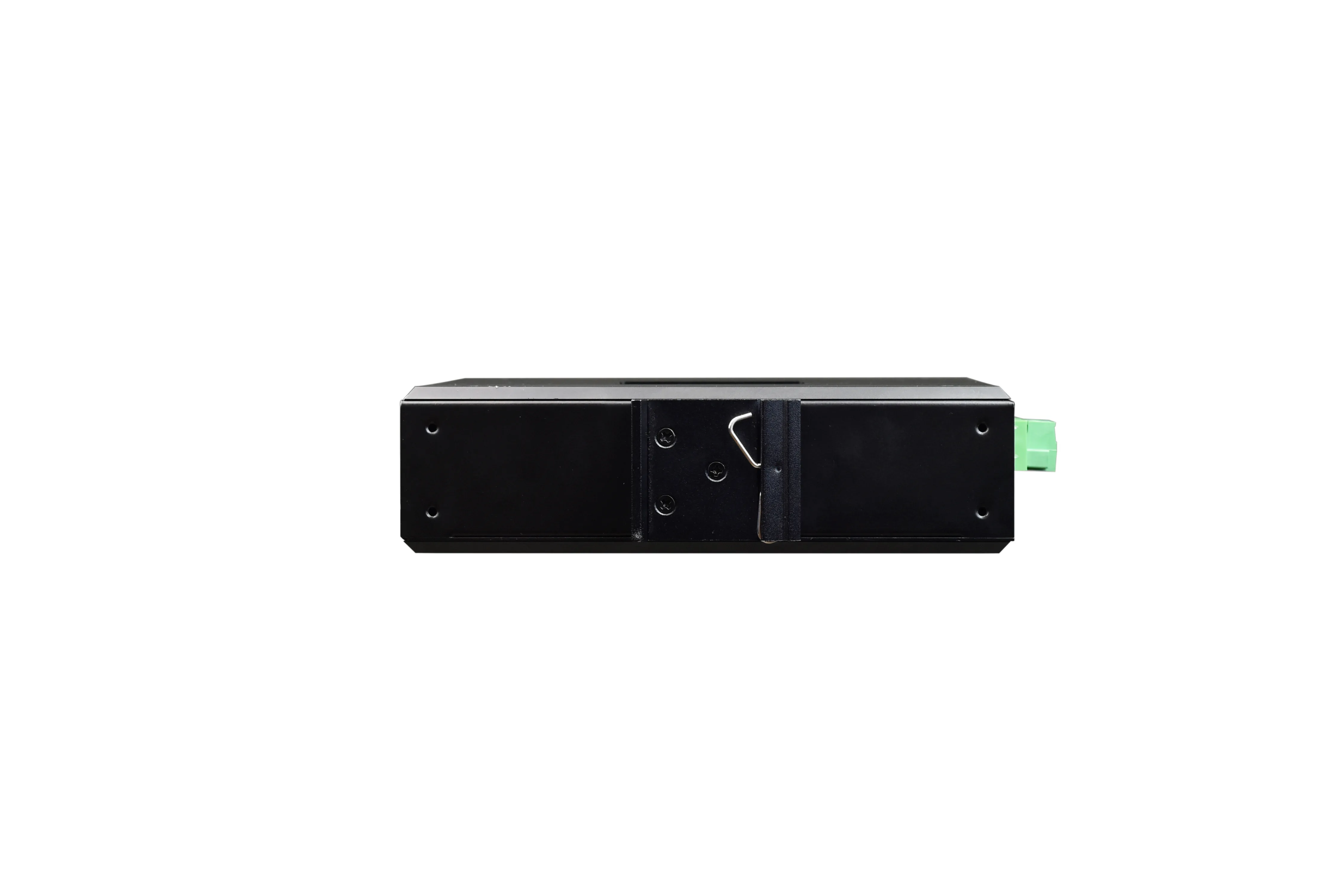

DHCP	支持	安装方式	导轨或壁挂式安装
端口限速	支持	外壳材质	工业铝壳
用户配置	支持查看和写入2个级别	重量	1KG
MAC地址学习	支持	相关认证
MAC地址绑定	支持IP/VLAN/端口绑定	认证	CE、FCC、RoHS、公安部检测
IPV4/IPV6配置	支持	配套和附件
管理VLAN配置	支持	标准配置	设备，端子，合格证，说明书
三层路由	RIP/OSPF/OSPFV3/BGP/VRRP/BFD	选配配置	DC电源适配器
