一主八从为什么要九口全隔离？智能RS485集线器选型解析

浏览次数：发布时间：2026-09-10

在工厂自动化、楼宇控制、电力监控和分布式仪表项目中，RS-485经常需要从控制柜向多个方向分支。表面上看，“一主八从”的集线器只是把一路信号分成八路；真正决定系统可靠性的，却是这八条线路之间是否拥有完整的电气边界。飞畅科技FC-D8JM采用1路上联加8路下联、九个RS-485端口相互隔离的架构，每个下联通道都有独立3KV DC-DC隔离电源、独立信号隔离、独立地和屏蔽地接口，并结合FPGA数字处理、6kV防雷及故障自动隔离，让一条支路的问题不再拖垮整个网络。

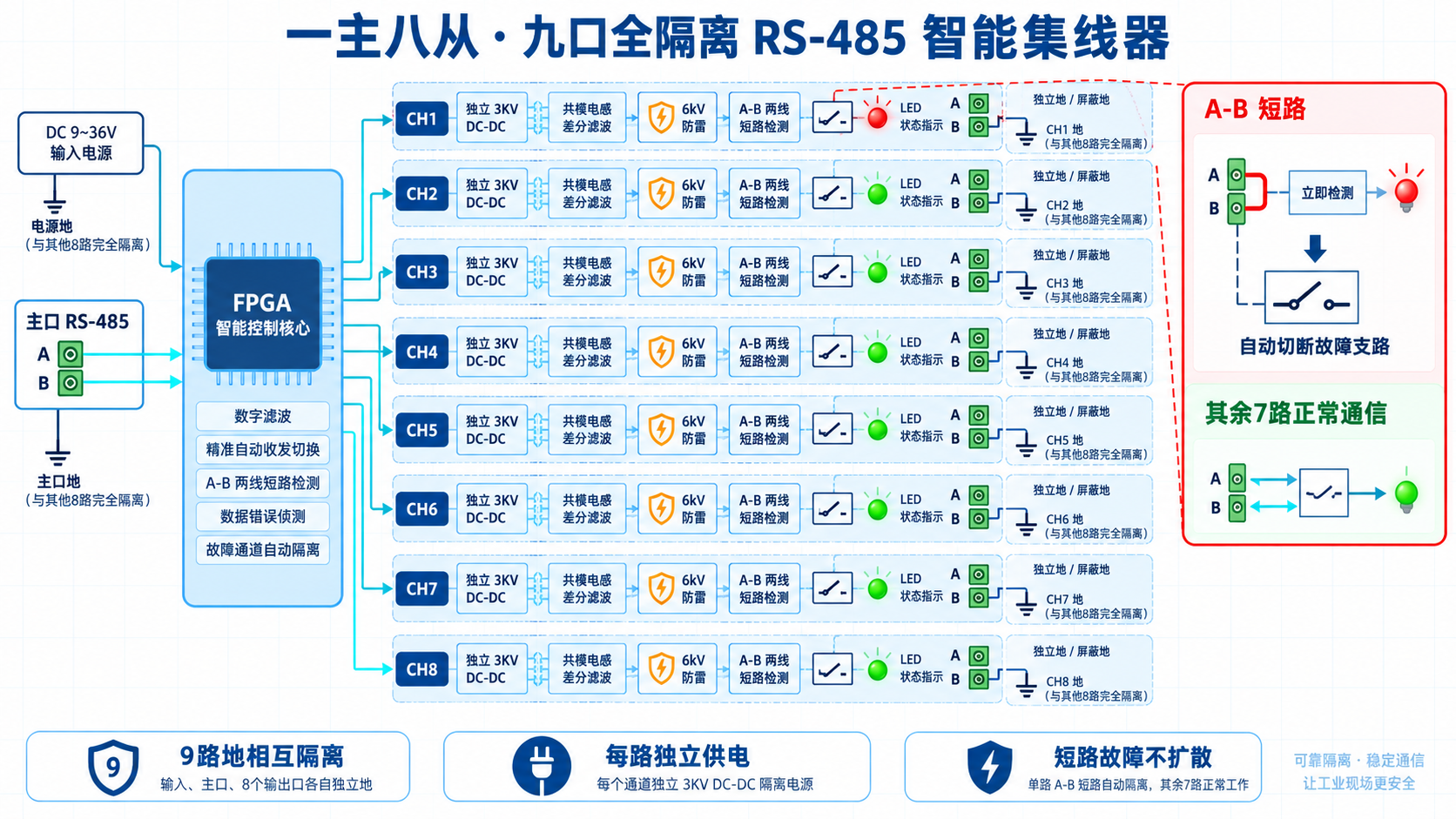

FC-D8JM一主八从九口全隔离RS485智能集线器A-B两线短路检测原理框图
FC-D8JM原理框图：每个下联通道均配置独立3KV DC-DC、A-B两线短路检测、差分滤波、6kV防雷、独立地/屏蔽地与LED；发生短路时只切断故障支路，其余7路继续通信

一、普通“隔离型”集线器，未必是八路真正独立

选型时不能只看产品名称中是否有“隔离”两个字。常见方案是主口与从口之间做一次隔离，而8个从口在隔离后的同一电源和同一地上工作。这类结构能切断主控侧与现场侧的直接电气联系，却没有切断八条现场支路之间的耦合路径。某一路遭遇地电位差、浪涌、误接强电或器件击穿时，能量仍可能通过共用电源或公共地影响其余支路。

FC-D8JM的差别在于：电源供电地、主RS-485口地以及8个从口地彼此分开，构成九路3KV电气隔离；每个下联通道不是共享一个隔离电源，而是拥有自己的3KV DC-DC。工程上可以把每一路理解成一个独立的小型隔离中继器。某个区域发生异常时，故障被限制在对应通道内，其他通道仍保留继续通信的电气条件。

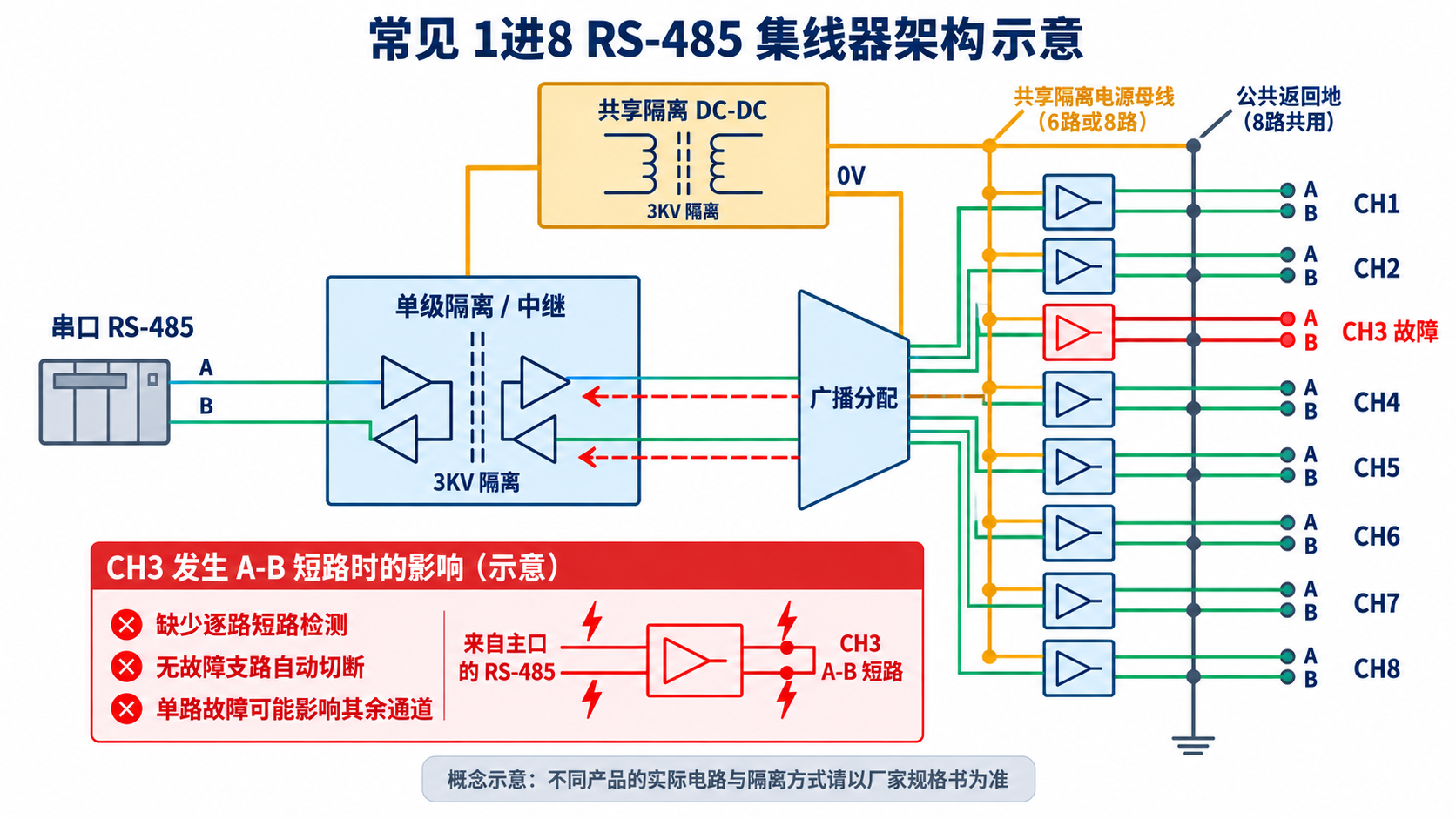

常见共享隔离电源和公共从口地的1进8 RS485集线器概念原理图
常见1进8扩展架构概念示意：主从之间设置一次隔离，多个下联收发通道共用隔离电源母线和返回地；若没有逐路A-B短路检测与自动切断，单支路故障可能影响整个从口侧。不同品牌和型号的实际电路应以厂家规格书为准

上图用于帮助选型人员理解一种常见的共享架构，并不指代某个具体品牌。此类产品通常也能完成信号整形、距离延伸和星型分支，部分产品同样标注3KV隔离；但选型时还需要继续追问：3KV隔离是只存在于主口与从口整体之间，还是8个从口之间也相互隔离？8路从口是共用一组隔离电源和返回地，还是每路都有独立DC-DC与独立地？发生某一路A-B短路时，设备能否识别并切断该支路？

这三个问题仅靠“全隔离”“工业级”等宣传文字很难回答，最好让供应商提供内部原理框图、隔离域数量、各端口地之间的耐压关系，以及A-B短路实测视频。图上是否明确画出8组独立电源、8个独立地和8组故障开关，往往比只看产品外观或端口数量更有选型价值。

选型维度常见主从隔离方案FC-D8JM九口全隔离方案
从口供电8路共用一组隔离DC-DC每个从口独立3KV DC-DC
从口地多个从口共地No.1—No.8各自独立地/屏蔽地
主口边界通常与从口隔离主口地与电源地、8个从口地均隔离
支路故障影响可能通过共地、共电源扩散检测后自动隔离对应通道
状态可见性通常只有收发灯每路LED显示通信与故障状态

二、为什么“每路独立DC-DC”比共享隔离电源更重要？

RS-485采用差分传输，对共模干扰具有一定抑制能力，但收发器允许的共模电压范围并非无限。跨楼层、跨车间、长距离室外布线时，不同设备保护地之间可能存在明显电位差；变频器、大功率电机和雷电感应还会叠加瞬态能量。如果八个从口共享隔离后的地，其中一路抬高的地电位就可能成为其他线路的共同参考，隔离效果被打折。

独立DC-DC使每个端口的收发器、光耦和现场侧电路拥有独立能量域，再配合独立地/屏蔽地端子，屏蔽层可以按项目接地规范处理，而不必把八个远端区域硬性连成一个地网。即使误将AC220V或AC380V接入某一隔离端，隔离结构的设计目标也是不让危险电位直接传到另一端；但这并不代表设备可继续使用，发生误接后仍应立即断电、排查并由专业人员确认绝缘和保护器件状态。

三、FPGA不是噱头：它同时处理信号质量、方向控制和故障判断

自动收发RS-485需要在发送和接收状态之间准确切换。切换过早可能截断帧尾，切换过晚则可能占用总线、影响从站响应。FC-D8JM基于FPGA分析发送数据时序，自动产生精准的收发切换使能信号，无需软件配置固定延时，对多种波特率和不同帧长度更友好。

线路入口先通过共模电感和差分滤波抑制共模噪声及高频干扰，数字信号进入FPGA后再进行数字滤波，过滤窄脉冲毛刺。模拟滤波和数字判决形成两级防线：前者减少噪声能量进入收发器，后者避免剩余瞬态被误判为有效数据。与单纯放大电平的中继器相比，这种方式更适合变频器、电焊设备、长电缆并行等复杂电磁环境。

四、短路检测与数据错误侦测，解决“整网时好时坏”

RS-485维护最棘手的情况，不一定是彻底断线，而是某个节点间歇故障后持续输出异常电平。传统集线器会把这个异常忠实地转发到公共链路，结果可能表现为所有站点随机超时。FC-D8JM可检测A-B线路短路，并依据异常连续零电平超过最低300bps对应的最长连零时间来判断接收数据错误。检测到问题后，FPGA自动隔离故障通道，并通过LED给出现场提示。

这套机制的价值是把“整条总线不可用”变成“单个区域告警”。维护人员先看通道灯即可缩小排查范围，再检查该支路的A/B短路、极性、终端电阻、屏蔽接地和节点电源。其余区域不必陪同停机，尤其适合电表、水表、门禁、环境传感器和PLC远程I/O分布较广的项目。

A-B两线短路检测在工程现场能解决什么？

工程现场的A-B短路并不少见：端子压入散线铜丝、施工工具碰线、接线盒进水、线缆挤压破皮、节点收发器击穿，都可能让A线与B线直接或间歇接通。普通多口集线器往往只表现为主站轮询大量超时，值班人员看到的是“全部设备掉线”，很难立即判断故障发生在哪个楼层或哪条产线。排查时只能逐段拆线，既延长停机，也可能影响仍然正常的设备。

FC-D8JM在每个下联支路上独立监测A、B两线状态。检测到某一路A-B短路后，设备立即点亮该路故障指示并自动切断这条支路，阻止低阻故障持续占用上联总线；其他7路保持正常收发。维护人员可以直接依据通道LED定位故障区域，再安排检修，而主站仍能读取其他区域的仪表数据。对于连续生产、无人值守机房、分层楼宇计量和跨区域环境监控，这意味着故障范围从整网缩小为单支路、排障范围从全线缩小到一个明确端口、非故障业务无需陪同停机。

验收时建议做一次可控的短路测试：在确认接线和安全条件后，选择一个测试支路短接A/B端子，观察对应故障灯和通道隔离动作，同时持续轮询其余7路并记录通信成功率；解除短路后，再按设备说明确认恢复过程。这个测试比只查看参数表更能验证集线器是否真正具备支路级短路检测和故障不扩散能力。

五、每一路6kV防雷，但防雷与隔离各自解决不同问题

产品的每一路RS-485接口采用三级防雷保护，按GB/T 17626.5（IEC 61000-4-5）相关浪涌测试条件设计，标称开路峰值6kV。防雷器件负责限制瞬态浪涌，3KV光电隔离与DC-DC隔离负责切断持续的电气耦合路径，两者不能互相替代。主口、从口和供电入口形成分区防护，既要“挡住瞬态能量”，也要“阻断故障传播”。

实际工程中仍应使用适合RS-485的屏蔽双绞线，将通信线与动力线分开敷设；户外长线应结合建筑物防雷分区配置接地与外部浪涌保护。设备自身的6kV能力是系统防护的一环，不应替代规范的等电位连接、接地和配电侧防雷。

六、八路星型分支带来的现场收益

一条RS-485干线串接所有设备时，施工和维护成本会随节点数量上升。FC-D8JM把上联RS232/RS422/RS485信号转换成8个独立RS-485段，每段最多可连接128个增强型节点，标称在9600bps下最远可达2200米。用户可以按楼层、车间、产线或设备类型分组布线，减少不受控的长支线和阻抗突变。

  • 更容易调试：逐路启用和观察LED，快速确定问题区域。
  • 更容易扩容：新设备接入独立分支，不必改动整条主干。
  • 更容易维护：单支路短路或异常数据触发隔离，其他支路不被拖累。
  • 更适合恶劣环境：-40℃至+85℃宽温、9—70V交直流宽压、冗余双电源、无风扇铝合金外壳及导轨/壁挂安装。

需要说明的是，集线器改善的是电气拓扑、驱动和隔离，不会改变Modbus RTU等主从协议的轮询机制，也不会让8个从站同时抢占一个上联口。最终通信周期仍取决于波特率、帧长度、节点响应时间和重试策略。

七、选型验收时重点看这六项

  1. 确认是“主口隔离”还是“九口相互隔离”，并核对八个从口是否各有独立DC-DC。
  2. 核对上联接口类型、二线/四线方式、A/B定义、波特率与协议透明性。
  3. 确认每路隔离、防雷、独立地/屏蔽地及LED是否同时具备。
  4. 现场模拟某一路A-B短路，观察该路是否告警隔离、其他通道是否继续通信。
  5. 在最大节点数、最长电缆和目标波特率下持续轮询，统计超时与错误帧。
  6. 根据供电、温度、安装空间、接地和外部防雷条件完成系统级验收。

总结

可靠的一主八从RS-485集线器，核心不在“分出8个端子”，而在是否把8条线路真正变成8个可控、可隔离、可诊断的电气域。FC-D8JM以FPGA为控制核心，用模拟加数字滤波改善信号质量，用精准自动方向控制保障帧传输，用九口3KV隔离和每路6kV防雷限制电气风险，再以短路/数据错误检测和LED告警缩短维护时间。对于复杂工业现场，这些设计共同决定了故障是否扩散、停机范围有多大，以及工程人员能否快速找到问题。

查看FC-D8JM工业轨式智能8路RS485集线器完整参数与选型信息
